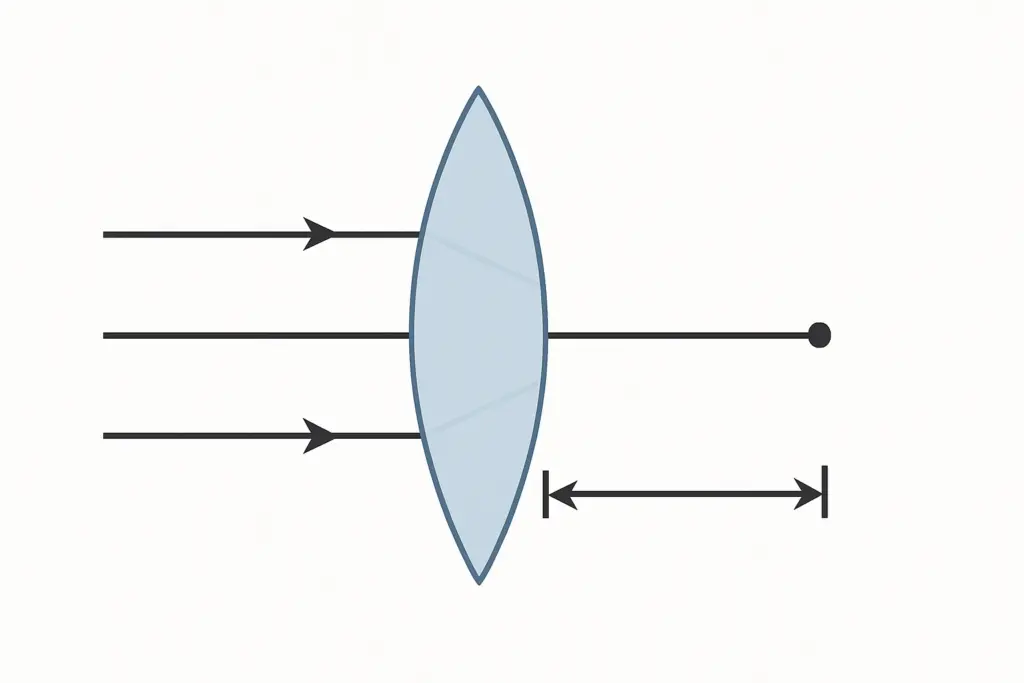

Calcul de la Distance Focale d'une Lentille

Contexte : Comment se forment les images ?

Les lentilles sont au cœur de nombreux instruments d'optique : lunettes, appareils photo, microscopes, télescopes... Leur capacité à former des images repose sur une caractéristique essentielle : leur distance focaleLa distance focale (f') d'une lentille convergente est la distance entre son centre optique et son foyer image F'. C'est là où convergent les rayons lumineux qui arrivent parallèles à l'axe optique.. Déterminer expérimentalement cette grandeur est une manipulation fondamentale en optique. En mesurant simplement la position d'un objet et de son image nette formée par la lentille, on peut remonter à sa distance focale grâce à une relation mathématique appelée la relation de conjugaison.

Remarque Pédagogique : Cet exercice est une application directe de la relation de conjugaison des lentilles minces. Nous allons utiliser des mesures de position (objet et image) pour en déduire une propriété intrinsèque de la lentille (sa distance focale). C'est une démarche typique en physique expérimentale : utiliser une loi pour caractériser un objet à partir de mesures.

Objectifs Pédagogiques

Comprendre et utiliser les conventions de l'optique (mesures algébriques).
Appliquer la relation de conjugaison des lentilles minces.
Calculer la vergence d'une lentille en dioptries.
Déterminer la distance focale d'une lentille.
Calculer le grandissement et interpréter la nature de l'image (droite/renversée, agrandie/réduite).

Données de l'étude

Sur un banc d'optique, on place un objet lumineux (une lettre F) devant une lentille mince convergente. On déplace un écran derrière la lentille jusqu'à obtenir une image nette et renversée de l'objet. On mesure alors les distances entre le centre optique O de la lentille et l'objet A, ainsi qu'entre le centre optique O et l'image A'.

Schéma du montage expérimental

Paramètre	Notation Algébrique	Valeur	Unité
Position de l'objet	\(\overline{OA}\)	-30.0	\(\text{cm}\)
Position de l'image	\(\overline{OA'}\)	+60.0	\(\text{cm}\)

Questions à traiter

Écrire la relation de conjugaison de Descartes pour une lentille mince.
Calculer la vergence \(C\) de la lentille en dioptries (\(\delta\)).
En déduire la distance focale image \(f' = \overline{OF'}\) de la lentille en centimètres.
Calculer le grandissement \(\gamma\) et caractériser l'image formée (nature, sens, taille relative).

Les bases de l'optique des lentilles

Avant de plonger dans la correction, revoyons quelques concepts clés.

1. Les Mesures Algébriques :
En optique, les positions sont repérées par des mesures algébriques. L'origine est le centre optique O de la lentille. L'axe est orienté dans le sens de propagation de la lumière (généralement de gauche à droite).

Une position à gauche de O est négative (ex: \(\overline{OA} = -30 \, \text{cm}\)).
Une position à droite de O est positive (ex: \(\overline{OA'} = +60 \, \text{cm}\)).

Cette convention est cruciale pour que les formules fonctionnent.

2. La Relation de Conjugaison :
C'est la formule principale des lentilles minces. Elle relie la position de l'objet \(\overline{OA}\), la position de l'image \(\overline{OA'}\) et la distance focale image \(\overline{OF'}\) (notée \(f'\)). \[ \frac{1}{\overline{OA'}} - \frac{1}{\overline{OA}} = \frac{1}{\overline{OF'}} \]

3. La Vergence (\(C\)) et la Distance Focale (\(f'\)) :
La vergence \(C\) est l'inverse de la distance focale. Elle mesure la capacité d'une lentille à faire converger les rayons. Plus une lentille est "puissante", plus sa vergence est grande. \[ C = \frac{1}{f'} \] Pour que la vergence \(C\) soit en dioptries (\(\delta\)), la distance focale \(f'\) doit impérativement être en mètres (\(\text{m}\)).

Correction : Calcul de la Distance Focale d’une Lentille

Question 1 : Écrire la relation de conjugaison de Descartes

Principe (le concept physique)

La relation de conjugaison est une loi fondamentale de l'optique géométrique qui décrit mathématiquement comment une lentille mince forme une image à partir d'un objet. Elle établit un lien entre la position de l'objet, la position de l'image et une caractéristique intrinsèque de la lentille : sa distance focale. Énoncer cette relation est la première étape pour résoudre tout problème de formation d'image par une lentille.

Mini-Cours (approfondissement théorique)

Cette relation est dérivée de l'étude de la marche de rayons lumineux particuliers à travers la lentille (rayon passant par le centre, rayon parallèle à l'axe, rayon passant par le foyer objet) et en utilisant des approximations géométriques (théorème de Thalès) valables pour les lentilles minces et dans les conditions de Gauss (rayons peu inclinés par rapport à l'axe).

Remarque Pédagogique (le conseil du professeur)

Le point le plus important et la source de nombreuses erreurs est le signe "moins" dans la formule : \(\frac{1}{\overline{OA'}} - \frac{1}{\overline{OA}}\). Mémorisez bien cette structure. Le respect des signes des mesures algébriques est ensuite ce qui rend la formule universelle et puissante.

Normes (la référence réglementaire)

La relation de conjugaison et les conventions de signes associées (origine au centre optique, axe orienté dans le sens de la lumière) sont des standards internationaux en optique géométrique, assurant que les calculs et les schémas sont interprétés de la même manière par tous.

Formule(s) (l'outil mathématique)

La relation de conjugaison de Descartes pour une lentille mince s'écrit :

\frac{1}{\overline{OA'}} - \frac{1}{\overline{OA}} = \frac{1}{\overline{OF'}}

Hypothèses (le cadre du calcul)

Cette question est purement théorique. On énonce une loi physique générale valable pour une lentille mince dans les conditions de Gauss.

Donnée(s) (les chiffres d'entrée)

Aucune donnée numérique n'est nécessaire. On utilise les notations algébriques \(\overline{OA}\), \(\overline{OA'}\) et \(\overline{OF'}\).

Astuces(Pour aller plus vite)

Une autre façon d'écrire la formule est de la lier à la vergence \(C = 1/f'\). Elle devient alors : \(\frac{1}{\overline{OA'}} - \frac{1}{\overline{OA}} = C\). C'est parfois plus direct pour les calculs.

Schéma (Avant les calculs)

Les trois grandeurs de la relation de conjugaison

Calcul(s) (l'application numérique)

Il n'y a pas de calcul numérique à effectuer pour cette question.

Schéma (Après les calculs)

Le schéma reste le même car il illustre la relation qui vient d'être écrite.

Réflexions (l'interprétation du résultat)

Cette formule est le pilier de l'optique des lentilles. Elle montre que la position de l'image est entièrement déterminée par la position de l'objet et la nature de la lentille (sa distance focale). C'est ce qui permet de concevoir des systèmes optiques prédictifs.

Points de vigilance (les erreurs à éviter)

Ne jamais oublier les barres sur les notations (\(\overline{OA}\)) qui rappellent qu'il s'agit de mesures algébriques (positives ou négatives) et non de simples distances géométriques (toujours positives).

Points à retenir (permettre a l'apprenant de maitriser la question)

La relation de conjugaison relie la position de l'objet, de l'image et la distance focale.
La formule est \(\frac{1}{\overline{OA'}} - \frac{1}{\overline{OA}} = \frac{1}{\overline{OF'}}\).
Les grandeurs sont algébriques et dépendent d'une origine (O) et d'un sens.

Le saviez-vous ? (la culture de l'ingénieur)

Cette formule est parfois appelée "formule de Gauss" et est une approximation. Pour des lentilles épaisses ou des systèmes complexes (comme un objectif d'appareil photo), les opticiens utilisent des méthodes de calcul plus complexes (matrices de transfert) mais qui reposent sur les mêmes principes de base.

FAQ (pour lever les doutes)

Résultat Final (la conclusion chiffrée)

La relation de conjugaison de Descartes est : \(\frac{1}{\overline{OA'}} - \frac{1}{\overline{OA}} = \frac{1}{\overline{OF'}}\).

A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Comment s'écrit la relation de conjugaison en utilisant la vergence C ?

Simulateur 3D : Formation d'une Image

Visualisation de la formation d'une image par une lentille convergente.

Question 2 : Calculer la vergence C de la lentille

Principe (le concept physique)

La vergence, notée \(C\), est une mesure de la "puissance" d'une lentille. Elle est directement liée à la distance focale et est égale au terme de droite de la relation de conjugaison (\(1/\overline{OF'}\)). En utilisant les positions mesurées de l'objet et de l'image, nous pouvons calculer directement cette grandeur. C'est l'unité utilisée par les ophtalmologues (les dioptries).

Mini-Cours (approfondissement théorique)

La vergence est définie comme \(C = 1/f'\). Pour que \(C\) soit en dioptries (\(\delta\)), l'unité internationale, il est impératif que la distance focale \(f'\) soit exprimée en mètres (\(m\)). Par conséquent, toutes les autres distances dans la relation de conjugaison (\(\overline{OA}\) et \(\overline{OA'}\)) doivent aussi être converties en mètres avant le calcul.

Remarque Pédagogique (le conseil du professeur)

La conversion des unités est l'étape la plus importante ici. Les données sont en centimètres, mais la vergence se calcule avec des mètres. Convertissez \(\overline{OA}\) et \(\overline{OA'}\) en mètres avant d'appliquer la formule. N'oubliez pas non plus le signe négatif de \(\overline{OA}\) !

Normes (la référence réglementaire)

La dioptrie (\(\delta\)) est l'unité légale de vergence en optique ophtalmique et instrumentale. Elle est équivalente à un mètre inverse (\(\text{m}^{-1}\)). Cette norme garantit que la puissance des verres correcteurs est comprise de la même manière partout dans le monde.

Formule(s) (l'outil mathématique)

La vergence est donnée par le membre de droite de la relation de conjugaison :

C = \frac{1}{\overline{OF'}} = \frac{1}{\overline{OA'}} - \frac{1}{\overline{OA}}

Hypothèses (le cadre du calcul)

On suppose que les mesures de position de l'objet et de l'image sont précises et que la lentille est suffisamment "mince" pour que la relation de conjugaison s'applique correctement.

Donnée(s) (les chiffres d'entrée)

Position de l'objet, \(\overline{OA} = -30.0 \, \text{cm}\)
Position de l'image, \(\overline{OA'} = +60.0 \, \text{cm}\)

Astuces(Pour aller plus vite)

Faites attention au double signe négatif : \(- \frac{1}{-30.0}\) devient \(+ \frac{1}{30.0}\). L'opération est donc une addition des inverses des distances (en valeur absolue).

Schéma (Avant les calculs)

Calcul de la Vergence à partir des Positions

Calcul(s) (l'application numérique)

1. Convertir les positions en mètres :

\begin{aligned} \overline{OA} &= -30.0 \, \text{cm} = -0.300 \, \text{m} \\ \overline{OA'} &= +60.0 \, \text{cm} = +0.600 \, \text{m} \end{aligned}

2. Appliquer la formule de la vergence :

\begin{aligned} C &= \frac{1}{\overline{OA'}} - \frac{1}{\overline{OA}} \\ &= \frac{1}{0.600 \, \text{m}} - \frac{1}{-0.300 \, \text{m}} \\ &= \frac{1}{0.600} + \frac{1}{0.300} \\ &= 1.667 + 3.333 \\ &= 5.0 \, \text{m}^{-1} = 5.0 \, \delta \end{aligned}

Schéma (Après les calculs)

Vergence de la Lentille

Réflexions (l'interprétation du résultat)

La vergence de la lentille est de +5.0 dioptries. Le signe positif confirme qu'il s'agit bien d'une lentille convergente, comme une loupe. Une vergence de 5 dioptries correspond à une lentille moyennement puissante.

Points de vigilance (les erreurs à éviter)

L'erreur la plus commune est d'oublier de convertir les centimètres en mètres. Si vous faites le calcul en cm, vous trouverez une vergence de 0.05 cm⁻¹, ce qui n'est pas en dioptries et est une erreur d'unité. Pensez toujours : Dioptries \(\Rightarrow\) Mètres.

Points à retenir (permettre a l'apprenant de maitriser la question)

La vergence \(C\) se calcule avec la relation de conjugaison.
Toutes les distances (\(\overline{OA}, \overline{OA'}\)) doivent être en mètres pour obtenir des dioptries.
Une vergence positive correspond à une lentille convergente.

Le saviez-vous ? (la culture de l'ingénieur)

Sur une ordonnance pour des lunettes, un ophtalmologue indique la vergence nécessaire pour corriger la vision. Un œil myope est trop convergent et est corrigé par une lentille divergente (vergence négative). Un œil hypermétrope n'est pas assez convergent et est corrigé par une lentille convergente (vergence positive).

FAQ (pour lever les doutes)

Résultat Final (la conclusion chiffrée)

La vergence de la lentille est de +5.0 dioptries (\(\delta\)).

A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Un objet est à -10 cm et son image à +10 cm. Quelle est la vergence de la lentille en dioptries ?

Simulateur 3D : Vergence et Convergence

Vergence (δ) : 5.0

Question 3 : En déduire la distance focale image f'

Principe (le concept physique)

La distance focale image, notée \(f'\) ou \(\overline{OF'}\), est la caractéristique la plus fondamentale d'une lentille. Elle représente la distance à laquelle la lentille fait converger des rayons lumineux qui arrivent parallèles à l'axe optique. Elle est directement liée à la vergence par une simple relation d'inversion. Ayant calculé la vergence à la question précédente, il suffit d'inverser cette valeur pour trouver la distance focale.

Mini-Cours (approfondissement théorique)

La distance focale \(f'\) est une mesure algébrique. Pour une lentille convergente, le foyer image F' est situé à droite du centre optique O, donc \(f' = \overline{OF'}\) est positive. Pour une lentille divergente, le foyer image F' est à gauche, donc \(f'\) est négative. Le signe de la distance focale détermine la nature de la lentille.

Remarque Pédagogique (le conseil du professeur)

Puisque la vergence a été calculée en dioptries (qui sont des \(\text{m}^{-1}\)), l'inverse \(1/C\) donnera une distance focale directement en mètres. La question demande le résultat en centimètres, il y aura donc une dernière conversion à effectuer.

Normes (la référence réglementaire)

La distance focale est la spécification standard utilisée par les fabricants pour caractériser les lentilles en photographie, astronomie et dans tous les domaines de l'optique instrumentale. Elle est généralement exprimée en millimètres (mm) ou en centimètres (cm).

Formule(s) (l'outil mathématique)

La relation entre la distance focale et la vergence est :

f' = \overline{OF'} = \frac{1}{C}

Hypothèses (le cadre du calcul)

Aucune nouvelle hypothèse n'est nécessaire. On utilise le résultat du calcul précédent.

Donnée(s) (les chiffres d'entrée)

Vergence, \(C = 5.0 \, \delta\) (ou \(5.0 \, \text{m}^{-1}\)) (calcul Q2)

Astuces(Pour aller plus vite)

Pour convertir des mètres en centimètres, il suffit de multiplier par 100. C'est une opération simple qui peut être faite mentalement à la fin du calcul.

Schéma (Avant les calculs)

De la Vergence à la Focale

Calcul(s) (l'application numérique)

1. Calculer la distance focale en mètres :

\begin{aligned} f' &= \frac{1}{C} \\ &= \frac{1}{5.0 \, \text{m}^{-1}} \\ &= 0.20 \, \text{m} \end{aligned}

2. Convertir en centimètres :

\begin{aligned} f' &= 0.20 \, \text{m} \times 100 \\ &= 20 \, \text{cm} \end{aligned}

Schéma (Après les calculs)

Distance Focale de la Lentille

Réflexions (l'interprétation du résultat)

La distance focale de la lentille est de +20 cm. C'est une caractéristique fixe de la lentille. Cela signifie que si des rayons parallèles (venant du Soleil, par exemple) frappaient cette lentille, ils convergeraient tous en un point lumineux intense situé à 20 cm derrière elle.

Points de vigilance (les erreurs à éviter)

Ne pas inverser la formule : \(f' = 1/C\) et non \(C = f'\). De plus, soyez rigoureux sur les unités : si vous inversez une vergence en dioptries, vous obtenez des mètres, pas des centimètres.

Points à retenir (permettre a l'apprenant de maitriser la question)

La distance focale est l'inverse de la vergence : \(f' = 1/C\).
Si C est en dioptries (\(\delta\)), \(f'\) est en mètres (\(m\)).
Une distance focale positive correspond à une lentille convergente.

Le saviez-vous ? (la culture de l'ingénieur)

En photographie, la distance focale (souvent en millimètres) d'un objectif détermine son champ de vision. Un objectif "grand angle" a une courte distance focale (ex: 24 mm), tandis qu'un "téléobjectif" a une longue distance focale (ex: 200 mm), ce qui permet de "zoomer" sur des sujets lointains.

FAQ (pour lever les doutes)

Résultat Final (la conclusion chiffrée)

La distance focale image de la lentille est \(f' = +20 \, \text{cm}\).

A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Une lentille a une vergence de -2.5 δ. Quelle est sa distance focale en centimètres ?

Simulateur 3D : Foyer et Rayons Parallèles

Des rayons parallèles convergent au foyer image F'.

Question 4 : Calculer le grandissement et caractériser l'image

Principe (le concept physique)

Le grandissement transversal, noté \(\gamma\) (gamma), est un nombre sans unité qui compare la taille et l'orientation de l'image à celles de l'objet. Il nous dit si l'image est plus grande ou plus petite que l'objet, et si elle est droite ou renversée. Il se calcule simplement à partir des positions de l'image et de l'objet.

Mini-Cours (approfondissement théorique)

Le grandissement est défini de deux manières équivalentes : par le rapport des tailles (\(\gamma = \overline{A'B'}/\overline{AB}\)) ou par le rapport des positions (\(\gamma = \overline{OA'}/\overline{OA}\)). L'interprétation de sa valeur est la suivante :

Signe de \(\gamma\) : Si \(\gamma > 0\), l'image est droite (même sens que l'objet). Si \(\gamma < 0\), l'image est renversée.
Valeur absolue de \(\gamma\) : Si \(|\gamma| > 1\), l'image est agrandie. Si \(|\gamma| < 1\), l'image est réduite. Si \(|\gamma| = 1\), l'image a la même taille que l'objet.

Remarque Pédagogique (le conseil du professeur)

Ici encore, le respect des signes des mesures algébriques est fondamental. Le calcul \((+60.0) / (-30.0)\) donnera un résultat négatif, ce qui est cohérent avec l'énoncé qui précise que l'image est "nette et renversée". C'est un bon moyen de vérifier la cohérence de vos calculs.

Normes (la référence réglementaire)

La formule du grandissement est une convention standard en optique. La caractérisation de l'image (réelle/virtuelle, droite/renversée, agrandie/réduite) est le vocabulaire normalisé pour décrire le résultat de la formation d'une image par un système optique.

Formule(s) (l'outil mathématique)

La formule du grandissement transversal est :

\gamma = \frac{\overline{OA'}}{\overline{OA}}

Hypothèses (le cadre du calcul)

On suppose que l'objet est perpendiculaire à l'axe optique, ce qui est la condition standard pour définir le grandissement transversal.

Donnée(s) (les chiffres d'entrée)

Position de l'objet, \(\overline{OA} = -30.0 \, \text{cm}\)
Position de l'image, \(\overline{OA'} = +60.0 \, \text{cm}\)

Astuces(Pour aller plus vite)

Pour le calcul, vous pouvez utiliser les valeurs en centimètres ou en mètres, tant que vous utilisez la même unité pour \(\overline{OA}\) et \(\overline{OA'}\). Le rapport sera le même et le grandissement est sans unité.

Schéma (Avant les calculs)

Rapport des Positions

Calcul(s) (l'application numérique)

On applique directement la formule :

\begin{aligned} \gamma &= \frac{\overline{OA'}}{\overline{OA}} \\ &= \frac{+60.0 \, \text{cm}}{-30.0 \, \text{cm}} \\ &= -2.0 \end{aligned}

Schéma (Après les calculs)

Caractérisation de l'Image

Réflexions (l'interprétation du résultat)

Le grandissement est de -2.0. On peut en tirer plusieurs conclusions :

La position de l'image \(\overline{OA'}\) est positive, ce qui signifie que l'image se forme après la lentille. Elle est donc réelle (on peut la recueillir sur un écran).
Le signe de \(\gamma\) est négatif, ce qui signifie que l'image est renversée par rapport à l'objet.
La valeur absolue de \(\gamma\) est \(|\gamma| = 2.0\), ce qui est supérieur à 1. L'image est donc deux fois plus grande que l'objet.

Points de vigilance (les erreurs à éviter)

Ne pas oublier le signe de \(\overline{OA}\) dans le calcul. Une erreur de signe ici conduirait à un grandissement positif, ce qui signifierait que l'image est droite, en contradiction avec l'observation.

Points à retenir (permettre a l'apprenant de maitriser la question)

Le grandissement est \(\gamma = \overline{OA'}/\overline{OA}\).
Le signe de \(\gamma\) donne le sens de l'image (négatif \(\Rightarrow\) renversée).
La valeur absolue de \(\gamma\) donne le rapport de taille (\(|\gamma| > 1 \Rightarrow\) agrandie).

Le saviez-vous ? (la culture de l'ingénieur)

Un projecteur de cinéma ou un vidéoprojecteur utilise une lentille convergente pour former une image réelle, renversée et très agrandie sur un écran. Pour que l'image apparaisse droite à l'écran, le film ou la diapositive est inséré "à l'envers" dans l'appareil !

FAQ (pour lever les doutes)

Résultat Final (la conclusion chiffrée)

Le grandissement est \(\gamma = -2.0\). L'image est réelle, renversée et deux fois plus grande que l'objet.

A vous de jouer(pour verifier la comprehension de l'etudiant parrapport a la question)

Pour une lentille, on a \(\overline{OA} = -40\) cm et \(\overline{OA'} = +10\) cm. Calculez le grandissement.

Simulateur 3D : Grandissement et Nature de l'Image

Position Objet OA (cm) : -30

Outil Interactif : Laboratoire d'Optique Virtuel

Modifiez la position de l'objet et la focale de la lentille pour observer la formation de l'image.

Paramètres d'Entrée

Distance Focale f' (cm) 20 cm

Position Objet OA (cm) -30 cm

Résultats Clés

Position Image OA' (cm) -

Grandissement (γ) -

Nature de l'image -

Le Saviez-Vous ?

L'œil humain fonctionne comme un appareil photo. Le cristallin joue le rôle de la lentille (à distance focale variable), et la rétine joue le rôle de l'écran (ou du capteur). Pour voir net, le cristallin modifie sa courbure (et donc sa vergence) pour que l'image de l'objet regardé se forme exactement sur la rétine. C'est ce qu'on appelle l'accommodation.

Foire Aux Questions (FAQ)

Que se passe-t-il si on place l'objet exactement sur le foyer F ?

Si l'objet est placé au foyer objet F (\(\overline{OA} = f = -f'\)), la relation de conjugaison donne \(1/\overline{OA'} = 0\), ce qui signifie que \(\overline{OA'}\) est à l'infini. Les rayons sortent de la lentille parallèles entre eux. L'image se forme "à l'infini", on ne peut pas la projeter sur un écran. C'est le principe de fonctionnement d'un projecteur ou d'une loupe pour observer un objet lointain.

Peut-on faire le même calcul avec une loupe ?

Oui. Une loupe est une lentille convergente. Lorsque vous l'utilisez, vous placez l'objet entre le foyer F et le centre optique O. Dans ce cas, la relation de conjugaison donne une position d'image \(\overline{OA'}\) négative. L'image est virtuelle, droite et agrandie, ce qui correspond bien à ce que l'on observe.

Quiz Final : Testez vos connaissances

1. Pour une lentille convergente, sa distance focale f' est toujours...

Négative
Nulle
Positive

2. Un grandissement \(\gamma = +0.5\) signifie que l'image est...

Droite et deux fois plus petite
Renversée et deux fois plus petite
Droite et deux fois plus grande

Lentille Convergente: Lentille (généralement à bords minces) qui fait converger un faisceau de lumière parallèle en un point appelé foyer.
Distance Focale (f'): Mesure algébrique \(\overline{OF'}\) séparant le centre optique O du foyer image F'. Elle est positive pour une lentille convergente.
Vergence (C): Inverse de la distance focale (en mètres), exprimée en dioptries (\(\delta\)). Elle mesure la "puissance" de la lentille.
